真空泵整机厂的采购和工程师在做选型时，最常犯的一个错误是：先看真空度，再看流量，最后才发现电机塞不进泵头。正确顺序恰好相反——先看直径，再看流量，最后再匹配真空度和寿命。
微型真空泵电机、真空泵无刷电机选型的第一道门，就是直径。硅基动力做过一次内部统计，2024–2025 年由客户提出的 320 个真空泵项目里，有 47% 的方案在第一轮就因为"电机装不下"或"电机没装满预留空间"而被推翻。
真空泵的泵头结构（隔膜、活塞、爪式、涡旋、螺杆）一旦定型，电机的最大外径就被锁死了：
便携医疗产品外壳有限，电机通常只能给到 22-28mm；
桌面式设备如实验室微型泵，电机空间在 30-45mm；
工业级干式真空泵、汽车真空助力泵通常给到 60-90mm；
产线级大流量真空系统，电机直径普遍 90-120mm。
电机直径直接关系到定子叠厚、绕组截面、磁钢体积。同样是 BLDC 无刷电机，25mm 直径的极限功率大概是 30W，而 100mm 直径可以做到 500W 以上。真空泵的最大流量与电机输出功率强相关，因此直径 = 功率天花板 = 流量天花板。
硅基动力的标准产品线由十二大内转子系列（20-120mm）+ 十大外转子系列（30-100mm） 组成，覆盖 22 种直径档位。选型时，先做一次结构二选一，可以过滤掉一半以上不合适的方案。
| 维度 | 内转子（Inner Rotor） | 外转子（Outer Rotor） |
|---|
| 转动惯量 | 小 | 大 |
| 响应速度 | 快，适合频繁启停 | 相对慢，适合连续运行 |
| 输出扭矩密度 | 中等 | 高 |
| 散热 | 好（外壳直接散热） | 一般（转子在外，需加强通风） |
| 长度 / 直径比 | 细长型 | 扁平型 |
| 典型真空泵应用 | 便携隔膜泵、医疗、SMT | 工业干泵、包装机、汽车助力 |
推荐用在响应快、启停多、结构细长的真空泵：
推荐用在扁平结构、大扭矩、连续负载的真空泵：
食品真空包装机（40-60mm）；
车用真空助力泵（60-80mm）；
工业干式真空泵（80-100mm）；
环保脱硝装置抽气（80-100mm）。
| 直径档位 | 内转子系列 | 外转子系列 | 医疗 | 半导体/SMT | 食品包装 | 汽车 | 实验室/环保 |
|---|
| 20-30mm | SM22 / SM28 | — | ★★★ | — | — | — | ★ |
| 30-40mm | SM32 / SM36 | SM35 / SM40 | ★★★ | ★★ | — | — | ★★ |
| 40-50mm | SM42 / SM48 | SM45 / SM50 | ★★ | ★★★ | ★★ | ★ | ★★★ |
| 50-60mm | SM55 / SM58 | SM55 / SM60 | ★ | ★★★ | ★★★ | ★★ | ★★★ |
| 60-80mm | SM68 / SM76 | SM70 / SM80 | ★ | ★★ | ★★★ | ★★★ | ★★ |
| 80-100mm | SM86 / SM96 | SM90 / SM100 | — | ★ | ★★ | ★★★ | ★★★ |
| 100-120mm | SM108 / SM120 | — | — | ★ | ★ | ★★ | ★★★ |
★ 数量代表推荐匹配度，★★★ = 首推场景。
| 参数项 | 典型区间 |
|---|
| 输出功率 | 5-30W |
| 最高转速 | 20,000-40,000rpm |
| 极限真空度 | -50 ~ -75 kPa |
| 流量 | 0.5-3 L/min |
| 寿命目标 | 5,000-15,000 小时 |
| 典型应用 | 便携血氧仪、家用负压吸引器、口腔 3D 扫描、便携美容仪 |
| 推荐系列 | 内转子 SM22 / SM28 |
| 关键难点 | 微型化下的寿命保证、噪音 <45dB(A) |
硅基动力方案要点：SM22 系列采用高性能钕铁硼磁钢 + 定制陶瓷轴承，寿命做到 10,000 小时；驱动器可小型化到 25×25mm，直接贴片在整机主板。
| 参数项 | 典型区间 |
|---|
| 输出功率 | 30-100W |
| 最高转速 | 15,000-30,000rpm |
| 极限真空度 | -75 ~ -90 kPa |
| 流量 | 3-15 L/min |
| 寿命目标 | 10,000-30,000 小时 |
| 典型应用 | 家用制氧机备用抽气、桌面负压治疗仪、实验室分子筛切换阀、SMT 贴片吸嘴 |
| 推荐系列 | 内转子 SM32/SM42、外转子 SM40/SM50 |
| 关键难点 | 医疗合规（YY 0505、GB 9706）、SMT 场景高频启停 |
硅基动力方案要点：SM42 内转子 + 一体化驱动方案在家用医疗客户中做到 30,000 小时寿命；外转子 SM50 因扭矩密度高，在 SMT 客户里承接大批量订单。
| 参数项 | 典型区间 |
|---|
| 输出功率 | 100-300W |
| 最高转速 | 8,000-20,000rpm |
| 极限真空度 | -85 ~ -95 kPa |
| 流量 | 15-60 L/min |
| 寿命目标 | 20,000-30,000 小时 |
| 典型应用 | 工业机械手真空吸盘、食品真空包装机、汽车真空助力泵、印刷机走纸吸附 |
| 推荐系列 | 内转子 SM68 / SM76、外转子 SM70 / SM80 |
| 关键难点 | 汽车 IATF 16949、连续 24 小时负载、EMC 认证 |
硅基动力方案要点：SM76 内转子 + FOC 驱动搭配 12V/24V/48V 三档母线电压，2025 年新增 IATF 16949 定点客户 3 家，年出货 8 万台。
| 参数项 | 典型区间 |
|---|
| 输出功率 | 300-800W |
| 最高转速 | 3,000-10,000rpm |
| 极限真空度 | -95 ~ -99.5 kPa |
| 流量 | 60-200 L/min |
| 寿命目标 | 30,000-50,000 小时 |
| 典型应用 | 干式真空泵、脱硝抽气泵、大型冷冻干燥机、发酵罐真空系统 |
| 推荐系列 | 内转子 SM86 / SM96 / SM108 / SM120、外转子 SM90 / SM100 |
| 关键难点 | 长时高负载散热、油污/粉尘防护 IP54 以上、大扭矩启动 |
硅基动力方案要点：SM108 内转子采用水冷/油冷双方案可选，配合驱动器过温降额策略，寿命突破 40,000 小时；已进入国内两家头部环保设备商 BOM。
| 应用场景 | 推荐直径 | 首推系列 | 备用系列 | 关键关注点 |
|---|
| 便携血氧 / 家用负压吸引器 | 22-28mm | SM22 内转子 | SM28 | 寿命 + 噪音 |
| 家用制氧机备用抽气 | 40-48mm | SM42 内转子 | SM40 外转子 | 医疗合规 |
| 桌面口腔 / 美容 | 28-42mm | SM32 内转子 | SM40 外转子 | 启停响应 |
| SMT 贴片吸嘴 | 42-55mm | SM48 外转子 | SM50 外转子 | 高频启停寿命 |
| 实验室分子筛 / 冷冻干燥 | 55-86mm | SM76 内转子 | SM86 内转子 | 真空度稳定 |
| 食品真空包装 | 50-80mm | SM70 外转子 | SM80 外转子 | 扭矩连续 |
| 工业机械手吸盘 | 55-80mm | SM68 内转子 | SM70 外转子 | 高频响应 |
| 汽车真空助力 | 60-80mm | SM76 内转子 | SM80 外转子 | IATF + EMC |
| 干式真空泵 | 86-120mm | SM96 内转子 | SM100 外转子 | 散热 + 寿命 |
| 环保脱硝 / 发酵抽气 | 100-120mm | SM108 / SM120 | SM100 外转子 | 长时负载 |
打印这张表贴在采购桌上，80% 的真空泵项目都能在里面直接对号入座。
真空泵电机选型不能只看单点参数，硅基动力工程师团队总结了一套六步法：
锁定安装空间：先测量泵头预留电机腔的最大外径、最大长度、法兰接口；
确定结构类型：连续负载优先外转子，频繁启停优先内转子；
匹配功率与转速：根据流量倒推所需机械功率，加 30% 余量做电机额定；
确认真空度需求：极限真空度对应最低转速工况，需要电机在低速下依旧稳态运行；
对齐认证与寿命：医疗 YY 0505 / GB 9706、汽车 IATF 16949、CE、UL 等按目标市场提前锁定；
锁定驱动策略：FOC 矢量控制、方波控制、宽压支持、通讯协议（CAN/RS485/PWM）与整机主控对齐。
六步走完，基本能拿到一份可以直接交给采购去询价的 BOM。
硅基动力（广东硅基动力无刷电机厂）2021 年成立，专注直流无刷电机及驱动控制器研发制造，坐落于东莞大朗，占地 5 万平方米，8000 平方米生产基地：

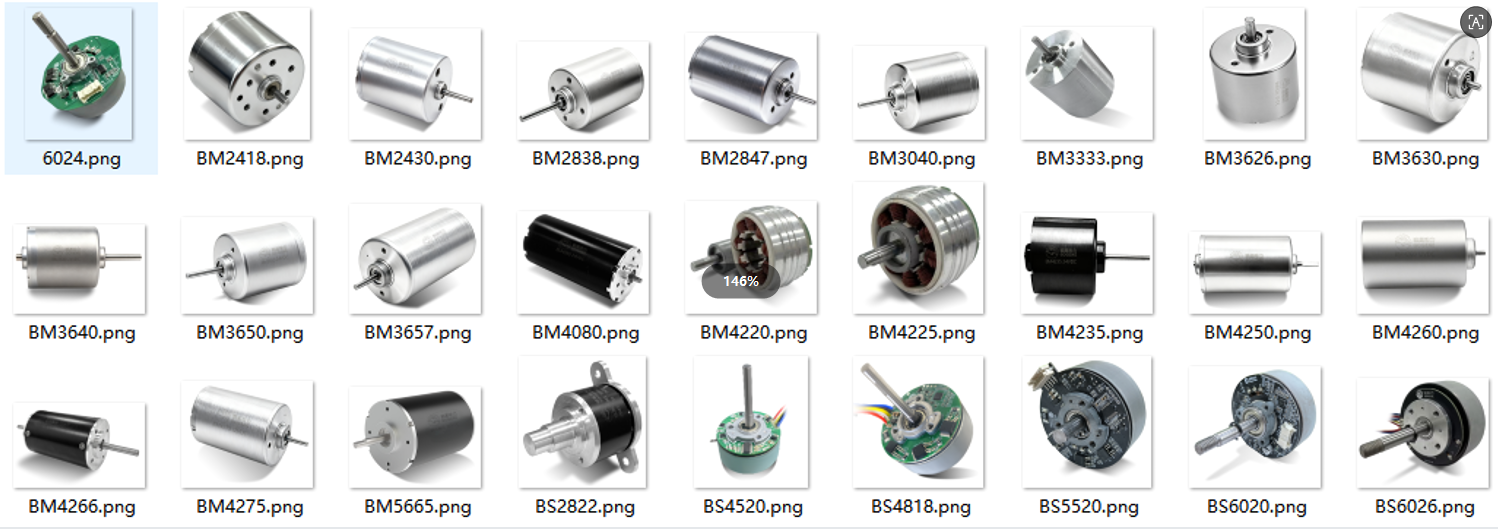

产品线：十二大内转子系列（20-120mm）+ 十大外转子系列（30-100mm），22 种标准直径全覆盖；
研发实力：15 年研发沉淀，年研发投入占比 >8%，核心团队 60% 拥有 10 年以上 BLDC 经验；开发周期比行业缩短 30%，快速定制方案响应 72 小时；
制造实力：6 条精益产线（含 SMT 贴片线），70% 自动化设备，月产能 30 万台；
寿命保证：无刷电机寿命 30,000+ 小时，配合驱动器可延长整机 MTBF 一倍以上；
服务：给出直径、真空度、流量、寿命、认证 5 项需求，72 小时内出型号推荐 + 打样计划 + BOM 报价。
Q1：我的整机只有 25mm 空间，能上真空泵无刷电机吗？
A：可以。硅基动力 SM22 系列 22mm 直径已量产，功率 5-15W，寿命 10,000 小时，已应用于便携血氧和家用美容仪。
Q2：外转子电机是不是一定比内转子扭矩大？
A：同等体积下确实更大，但扭矩密度并不能直接和"更好"划等号。频繁启停、需要短时高转速的场景，内转子响应更快、发热更可控。
Q3：真空泵电机寿命 30000 小时是怎么算的？
A：按 24 小时连续运行折算约 3.4 年，按每天 8 小时计算约 10 年。硅基动力寿命验证包含 3000 小时加速试验 + 1000 次冷热冲击 + 全生命周期真空度衰减 <5% 三项标准。
Q4：我的产品需要 CE 和 YY 0505，能一起做吗？
A：可以。硅基动力驱动器已通过 CE / RoHS / REACH，医疗版本可支持 YY 0505 电磁兼容与 GB 9706 电气安全联合报告。
Q5：从询价到量产多久？
A：标准系列 72 小时出报价，1-2 周打样，4-6 周小批量交付，8-12 周量产爬坡。
